Koja su razmatranja dizajna za vijčani cilindar sa dugim hodom?

Kao dobavljač vijčanih cilindara, imao sam prilično iskustva u industriji. Tokom godina, naučio sam da dizajniranje vijčanog cilindra dugog hoda uključuje čitav niz razmatranja. U ovom blogu ću podijeliti neke od ključnih aspekata dizajna za koje mislim da su ključni kada su u pitanju ovi vijčani cilindri dugog hoda.

1. Dužina poteza i primjena

Prvo, hajde da pričamo o dužini poteza. Dužina hoda vijčanog cilindra je fundamentalni faktor koji je direktno povezan s njegovom primjenom. Na primjer, kod brizganja plastike, duži hod može biti potreban za veće dijelove. Ako oblikujete velike plastične komponente poput branika automobila ili velikih kontejnera, vijčani cilindar dugog hoda omogućava ubrizgavanje veće količine rastopljene plastike u jednom udarcu.

S druge strane, u nekim aplikacijama za precizno oblikovanje, iako dijelovi možda nisu velike veličine, dugi hod može biti od koristi za kontroliraniji i postupniji proces ubrizgavanja. Ovo pomaže u postizanju boljeg kvaliteta dijelova, smanjujući šanse za defekte kao što su mjehurići zraka ili neravnomjerno punjenje.

Također je važno uzeti u obzir vrijeme ciklusa. Duži hod općenito znači duže vrijeme ubrizgavanja, što može utjecati na cjelokupni proizvodni ciklus. Dakle, kada dizajnirate vijčani cilindar dugog hoda, morate uravnotežiti dužinu hoda sa željenom stopom proizvodnje. Ako je vrijeme ciklusa predugo, to može dovesti do većih troškova proizvodnje i niže efikasnosti.

2. Odabir materijala

Izbor materijala za vijčani cilindar dugog hoda je izuzetno važan. Vijak i cijev moraju biti izrađeni od materijala koji mogu izdržati visoke pritiske, temperature i habanje povezano s obradom plastike.

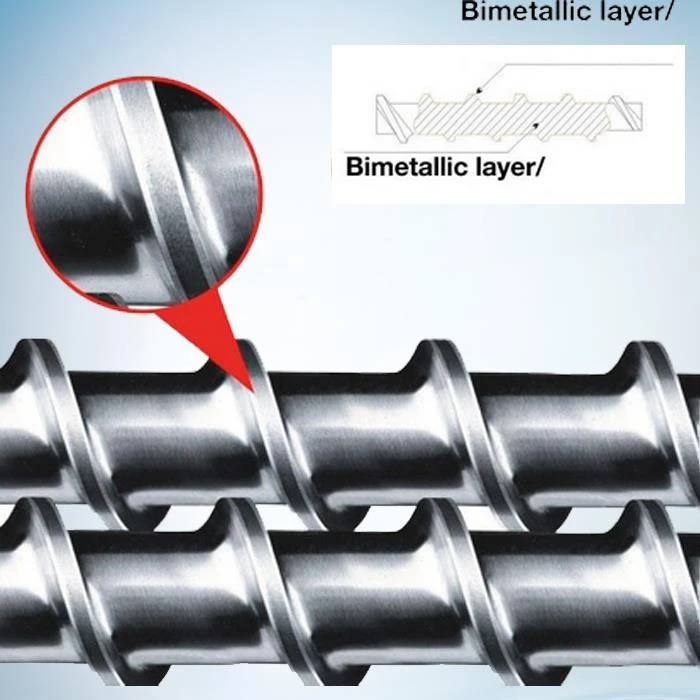

Za vijak, bimetalni materijali su često odličan izbor. Bimetalni vijci nude odličnu otpornost na habanje i koroziju. Vanjski sloj bimetalnog vijka obično je napravljen od tvrde legure koja može podnijeti abraziju uzrokovanu plastičnim peletima i aditivima. Možete provjeritiBimetalni vijak i cijev za plastičnu mašinuza više informacija o ovim vrstama proizvoda.

Cijev također mora biti izrađena od materijala visoke čvrstoće. Nitriranje je uobičajena površinska obrada buradi. ACijev za nitriranjeima poboljšanu tvrdoću i otpornost na habanje na unutrašnjoj površini, što pomaže u smanjenju trenja i produženju vijeka trajanja cijevi.

Drugi aspekt koji treba uzeti u obzir je kompatibilnost materijala s vrstom plastike koja se obrađuje. Različite plastike imaju različita hemijska svojstva, a neke mogu reagirati s određenim metalima. Dakle, morate biti sigurni da su materijali koji se koriste u cilindru šrafova kompatibilni sa specifičnom plastičnom smolom kako biste izbjegli bilo kakve kemijske reakcije koje bi mogle utjecati na kvalitetu konačnog proizvoda.

3. Dizajn vijaka

Dizajn samog vijka igra veliku ulogu u performansama dugohodnog vijčanog cilindra. Korak vijka, dubina leta i kompresijski odnos su svi važni parametri.

Korak vijka određuje koliko se brzo plastika prenosi duž cijevi. Veći korak može rezultirati većom brzinom transporta, ali može dovesti i do manje efikasnog topljenja i miješanja plastike. S druge strane, manji korak može omogućiti bolje topljenje i miješanje, ali će usporiti proces transporta.

Dubina leta utiče na zapreminu plastike koja se može nositi pomoću vijka. Kod zavrtnja sa dugim hodom, dubina leta će se možda morati podesiti kako bi se osiguralo da ima dovoljno prostora da plastika nesmetano teče tokom dugog procesa ubrizgavanja.

Omjer kompresije je omjer volumena odjeljka za dovod i volumena mjernog dijela vijka. Veći omjer kompresije je pogodan za plastiku koja zahtijeva više energije topljenja i miješanja, kao što su neke inženjerske plastike. Međutim, vrlo visok omjer kompresije također može uzrokovati prekomjerno stvaranje topline, što može oštetiti plastiku ili sam vijak. Za mašine za brizganje,Bimetalni vijak za mašinu za brizganječesto imaju specifične dizajne vijaka optimizirane za različite vrste plastike i primjene.

4. Sistemi grijanja i hlađenja

Pravilno grijanje i hlađenje su neophodni za rad dugohodnog vijčanog cilindra. Plastiku je potrebno zagrijati na odgovarajuću temperaturu da bi se rastopila i lako tekla, ali je također potrebno brzo ohladiti nakon ubrizgavanja kako bi se dio učvrstio.

Sistem grijanja se obično sastoji od električnih grijača omotanih oko bureta. Grijači moraju biti ravnomjerno raspoređeni po dužini cijevi kako bi se osiguralo ravnomjerno zagrijavanje. Kod dugohodnog vijčanog cilindra, ovo postaje još važnije jer bilo koje temperaturne varijacije mogu dovesti do neravnomjernog topljenja i protoka plastike.

Sistem za hlađenje se, s druge strane, koristi za kontrolu temperature bureta i vijka. Vodom hlađene jakne su uobičajen način hlađenja bureta. Brzinu hlađenja treba pažljivo kontrolirati kako bi se izbjeglo toplinsko opterećenje materijala. Ako je hlađenje prebrzo, može uzrokovati pucanje cijevi ili zavrtnja. Ako je presporo, može povećati vrijeme ciklusa i utjecati na kvalitetu dijela.

5. Zaptivanje i prevencija curenja

Zaptivanje je kritičan aspekt dizajna vijčanog cilindra dugog hoda. Visoki pritisci uključeni u brizganje plastike znače da svako curenje može dovesti do gubitka plastike, smanjenja tlaka ubrizgavanja i potencijalnih sigurnosnih opasnosti.

Postoje različite vrste zaptivki koje se koriste u vijčanim cilindrima, kao što su O-prstenovi i mehaničke zaptivke. Zaptivke moraju biti izrađene od materijala koji mogu izdržati visoke temperature i pritiske. Takođe ih je potrebno pravilno instalirati i održavati kako bi se osigurala njihova efikasnost.

Osim zaptivki, dizajn cijevi i vijčani spoj također igra ulogu u sprječavanju curenja. Dobro dizajnirana veza može minimizirati šanse da plastika procuri između cijevi i vijka.

6. Preciznost i tolerancija

Preciznost je ključna kada su u pitanju vijčani cilindri dugog hoda. Dimenzije šrafa i cijevi moraju biti unutar uskih tolerancija kako bi se osiguralo pravilno pristajanje i funkcija. Svako odstupanje u dimenzijama može dovesti do problema kao što su neravnomjeran protok plastike, povećano trenje i prijevremeno habanje.

Proces proizvodnje treba pažljivo kontrolirati kako bi se postigla potrebna preciznost. CNC obrada se često koristi za proizvodnju vijčanih cilindara jer može pružiti rezultate visoke preciznosti. Nakon obrade, dijelove je potrebno pažljivo pregledati kako bi se osiguralo da zadovoljavaju specificirane tolerancije.

7. Održavanje i mogućnost servisiranja

Konačno, dizajn dugohodnog vijčanog cilindra treba uzeti u obzir njegovo održavanje i upotrebljivost. S vremenom će se vijak i cijev istrošiti i treba ih zamijeniti ili popraviti. Dobro dizajniran cilindar sa zavrtnjem treba da se lako rastavlja i ponovo sastavlja u svrhu održavanja.

Pristup različitim dijelovima vijčanog cilindra, kao što su grijači, zaptivke i sam vijak, trebao bi biti jednostavan. Ovo može uštedjeti vrijeme i troškove rada tokom održavanja.

U zaključku, projektovanje vijčanog cilindra dugog hoda je složen proces koji uključuje razmatranje više faktora. Od dužine hoda i primjene do odabira materijala, dizajna vijaka, sistema grijanja i hlađenja, zaptivanja, preciznosti i održavanja, svaki aspekt treba pažljivo razmisliti. Kao dobavljač vijčanih cilindara, razumijem važnost ovih razmatranja dizajna u pružanju visokokvalitetnih proizvoda našim kupcima. Ako ste na tržištu za vijčani cilindar dugog hoda ili imate bilo kakva pitanja o našim proizvodima, slobodno nam se obratite za raspravu. Tu smo da vam pomognemo da pronađete najbolje rješenje za vaše potrebe obrade plastike.

Reference

• Priručnik za mašine za preradu plastike
• Vodič za tehnologiju brizganja
